DIN 471 / 472 / 6799 / 983 / 984 / 5417 / 7993 / 73123 / 73130 / ...

Avec plus de 5000 références au catalogue et en pièces spéciales, USN est l'un des principaux fournisseurs en Europe de cette famille de produits.

Nous proposons ces anneaux d'arrêt selon différentes normes : DIN, NFE, JIS, MIL, ... en dimensions métriques et pouces, en acier au carbone, en matière inoxydable, bronze étain, ..., en revêtement zingué et tous types d'emballages.

Anneaux élastiques pour arbres DIN 471

Les anneaux DIN 471 sont des segments d'arrêt universels pour arbres. Ils peuvent transmettre des charges axiales élevées entre l'élément de la machine qui exerce l'effort et la gorge dans laquelle l’anneau est monté.

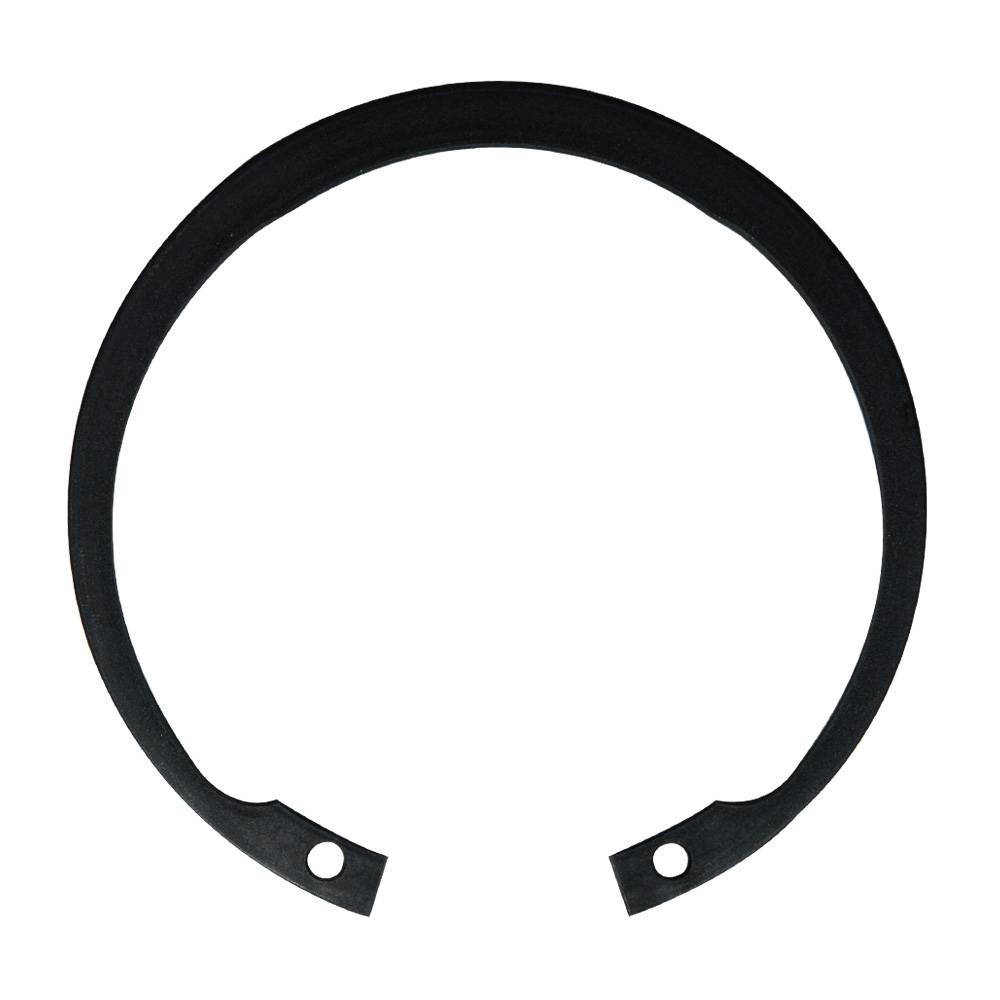

Anneaux élastiques pour alésage DIN 472

Les anneaux DIN 472 sont des segments d'arrêt universels pour alésages. Ils peuvent transmettre des charges axiales élevées entre l'élément de la machine qui exerce l'effort et la gorge dans laquelle l’anneau est monté.

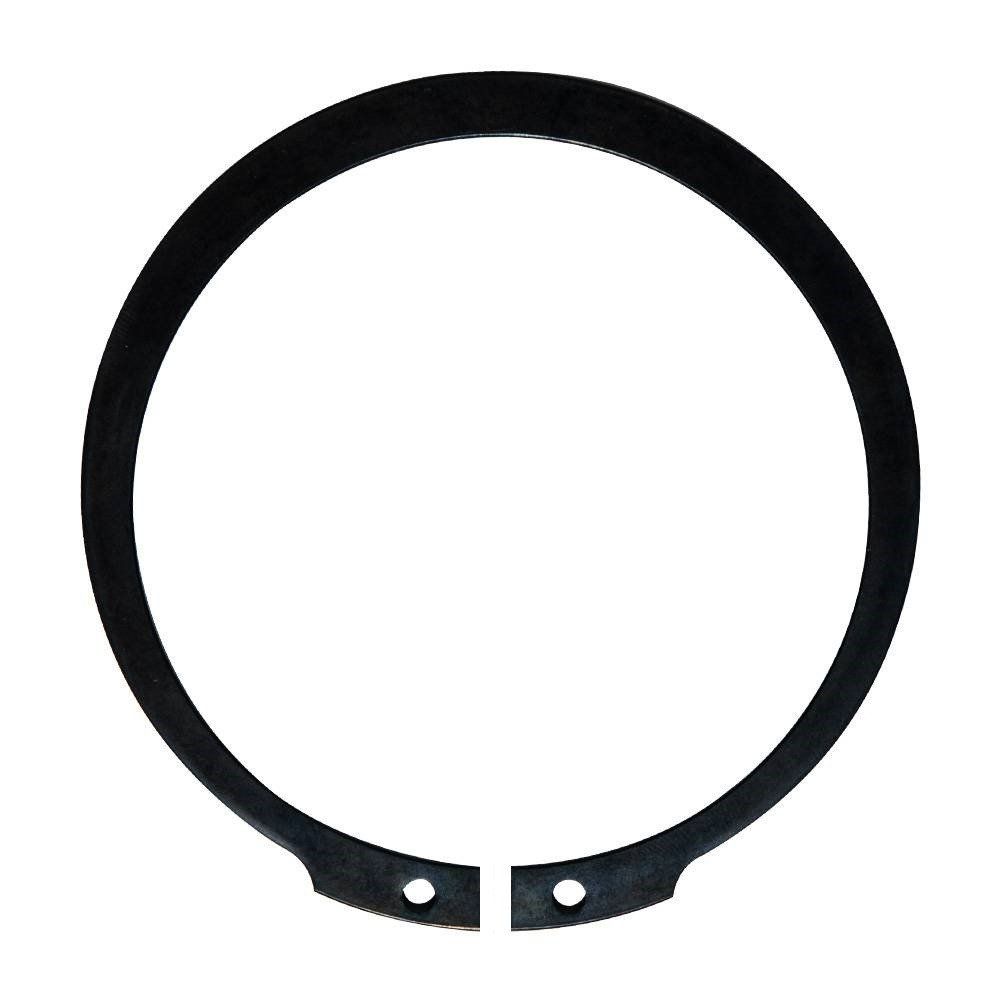

Anneaux élastiques pour arbres épaisseur augmentée (ou diminuée) DIN 471

Les anneaux DIN 471 avec ÉPAISSEUR AUGMENTÉE sont des segments d'arrêt pour arbres, à usage universel. Ils peuvent être utilisés dans les applications où les anneaux de la série ordinaire ne peuvent pas garantir la stabilité du montage.

Les anneaux DIN 471 avec ÉPAISSEUR DIMINUÉE sont des segments d'arrêt pour arbres, ils sont produits et livrés exclusivement sur demande. Ils peuvent être utilisés dans des applications particulières avec dimension de gorge réduite.

Anneaux élastiques pour alésage avec épaisseur augmentée (ou diminuée) DIN 472

Les anneaux DIN 472 avec ÉPAISSEUR AUGMENTÉE sont des segments d'arrêt pour alésages, à usage universel. Ils peuvent être utilisés dans les applications où les anneaux de la série ordinaire ne peuvent pas garantir la stabilité du montage.



Les anneaux DIN 472 avec ÉPAISSEUR DIMINUÉE sont des segments d'arrêt pour alésages, ils sont produits et livrés exclusivement sur demande. Ils peuvent être utilisés dans des applications particulières avec dimension de gorge réduite.

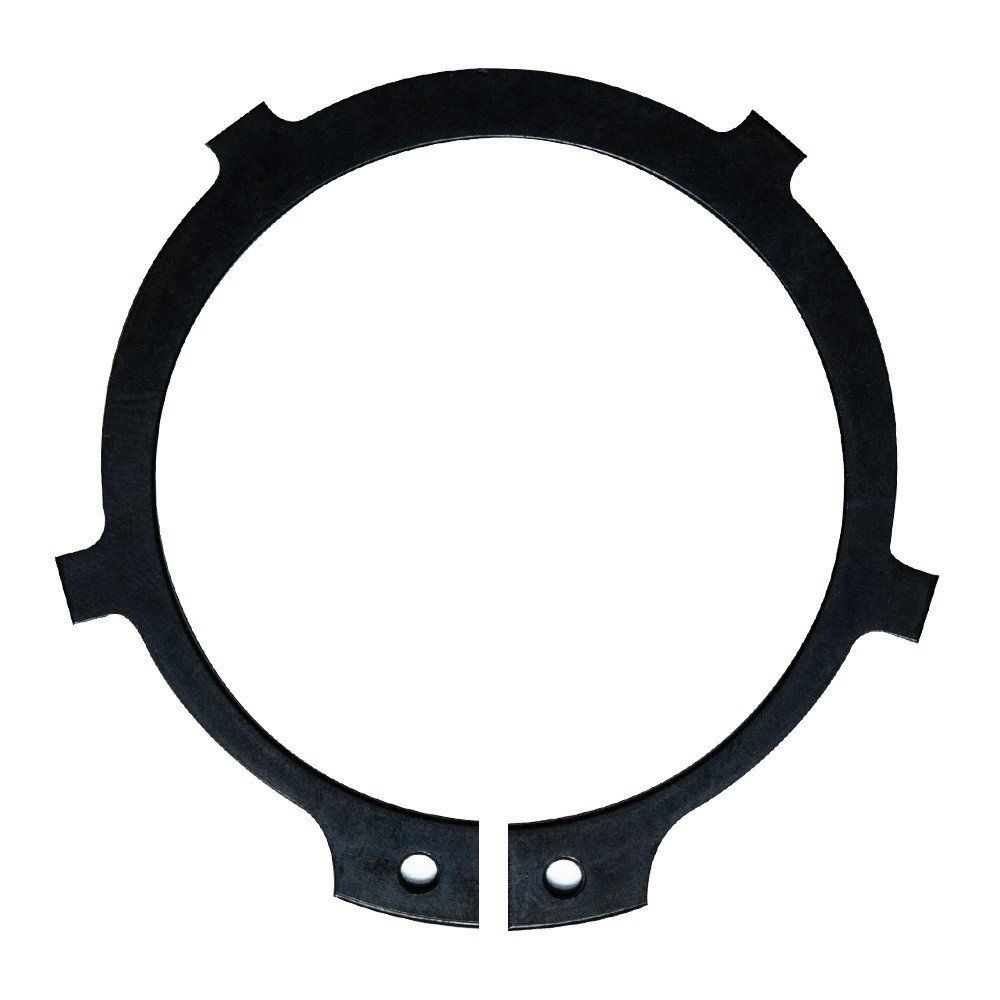

Anneaux élastiques pour arbres DIN 983

Les anneaux DIN 983 sont des segments d'arrêt pour arbres. Ils sont pourvus de plusieurs ergots répartis uniformément et de même largeur radiale sur le pourtour.

Ils sont idéaux pour verrouiller les pièces mécaniques avec des arrondis ou des biseaux larges.

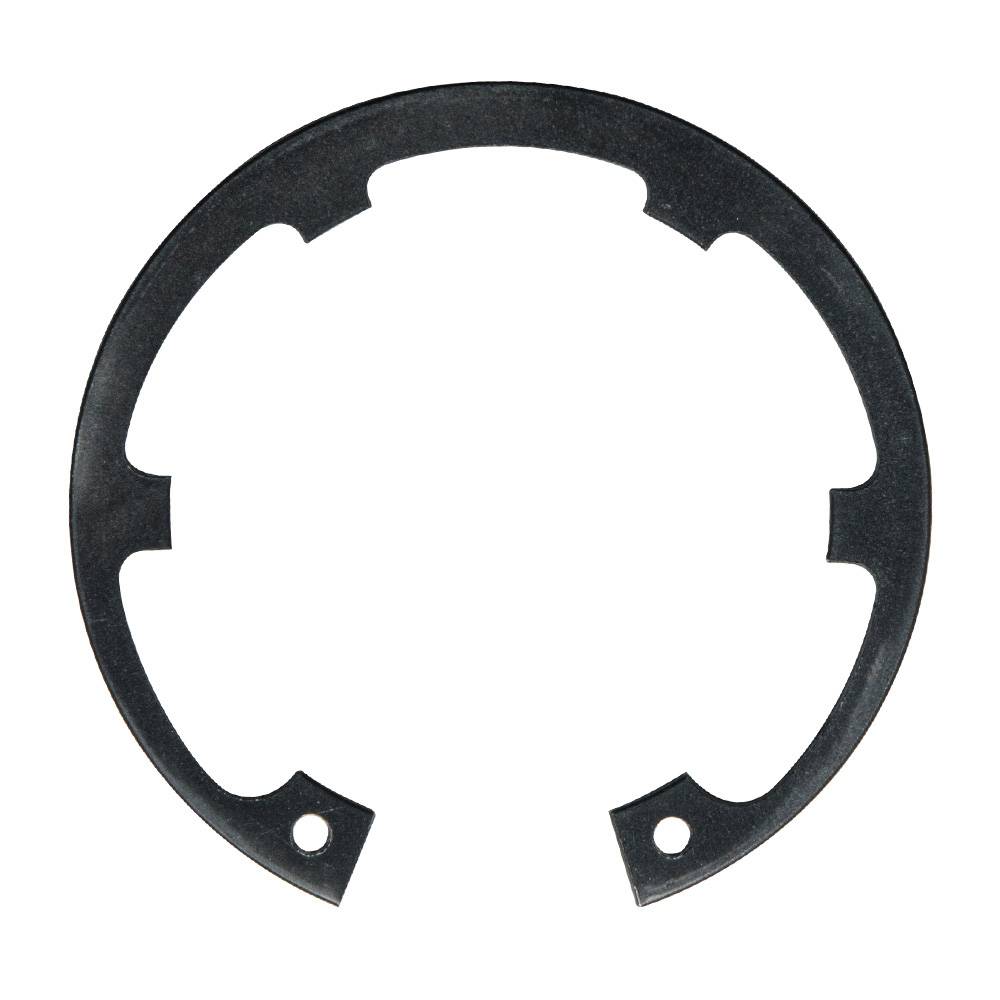

Anneaux élastiques pour alésages DIN 984

Les anneaux DIN 984 sont des segments d'arrêt pour alésages. Ils sont pourvus de plusieurs ergots répartis uniformément et de même largeur radiale sur le pourtour.

Ils sont idéaux pour verrouiller les pièces mécaniques avec des arrondis ou des biseaux larges.

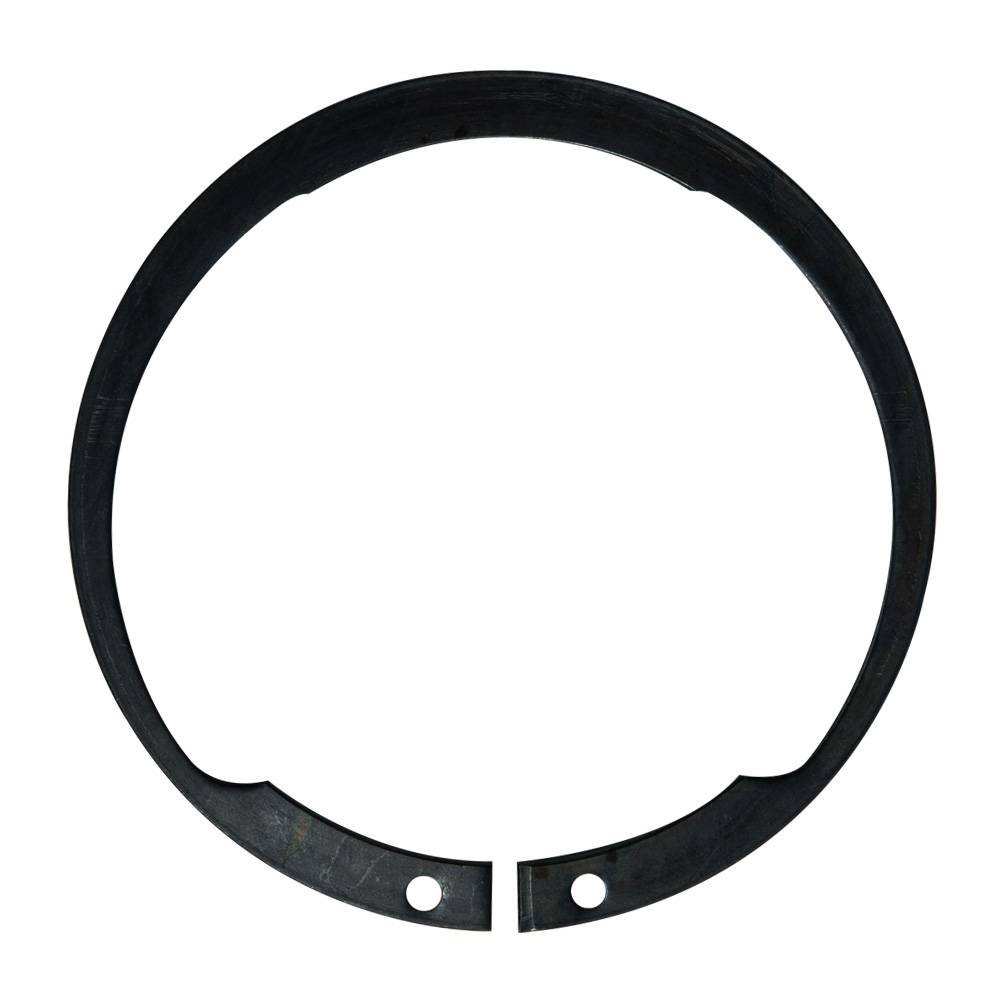

Anneaux élastiques pour arbres AV

Les anneaux élastiques AV sont des segments d'arrêt pour arbres.

Par rapport aux correspondants DIN 471 :

- Ils ont une largeur radiale inférieure,

- Ils garantissent un contact uniforme et concentrique par rapport à l'axe de l'arbre,

- Ils permettent des charges réduites, dû à la forme géométrique particulière avec la partie découpée en contact avec la gorge.

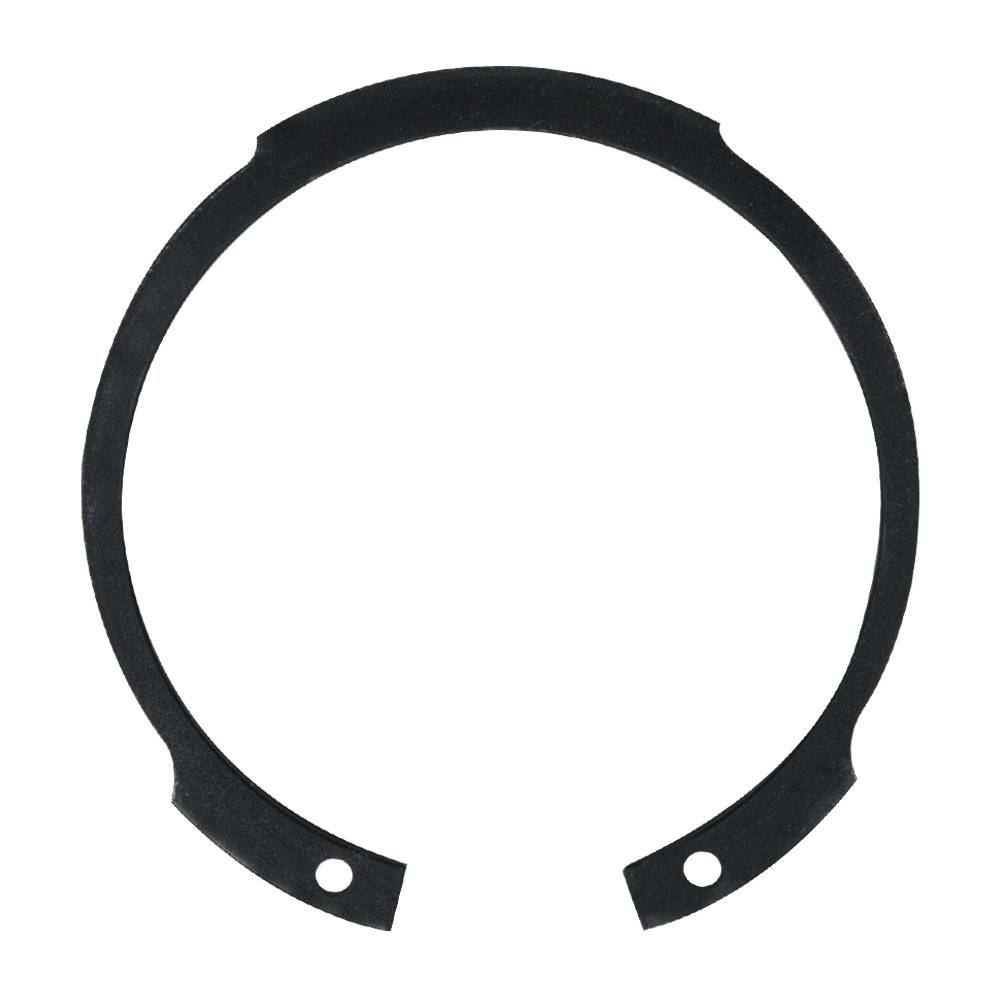

Anneaux élastiques pour alésages JV

Les anneaux élastiques JV sont des segments d'arrêt pour alésages.

Par rapport aux correspondantes DIN 472 :

- Ils ont une largeur radiale inférieure,

- Ils garantissent un contact uniforme et concentrique par rapport à l'axe de l’alésage,

- Ils permettent des charges réduites, dû à la forme géométrique particulière avec la partie découpée en contact avec la gorge.

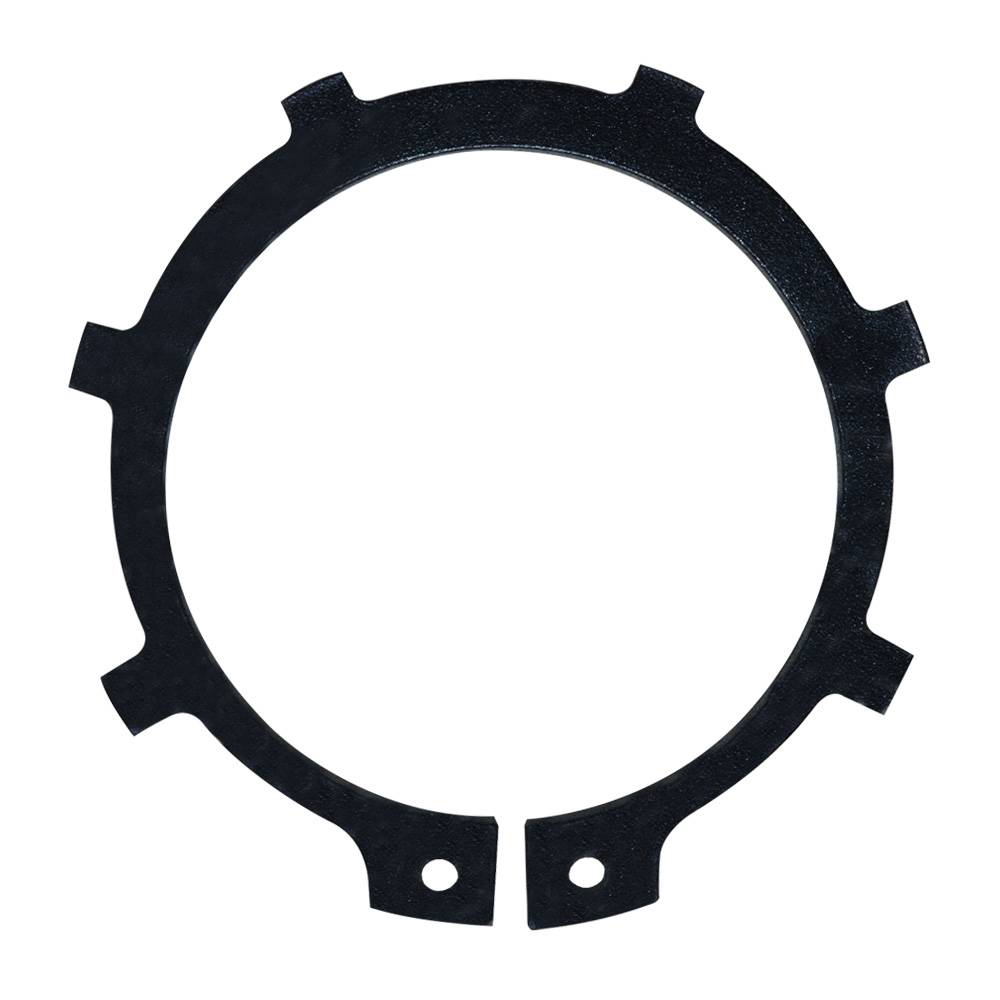

Anneaux élastiques pour arbres AL

Les anneaux AL sont des des segments d'arrêt pour arbres. Leur géométrie est similaire à celle des DIN 983, mais l’anneau et les ergots sont pliés. Cette caractéristique donne à l’anneau plus d’élasticité pour compenser les petits jeux axiaux.

Ils ne sont produits et fournis que SUR DEMANDE spécifique.

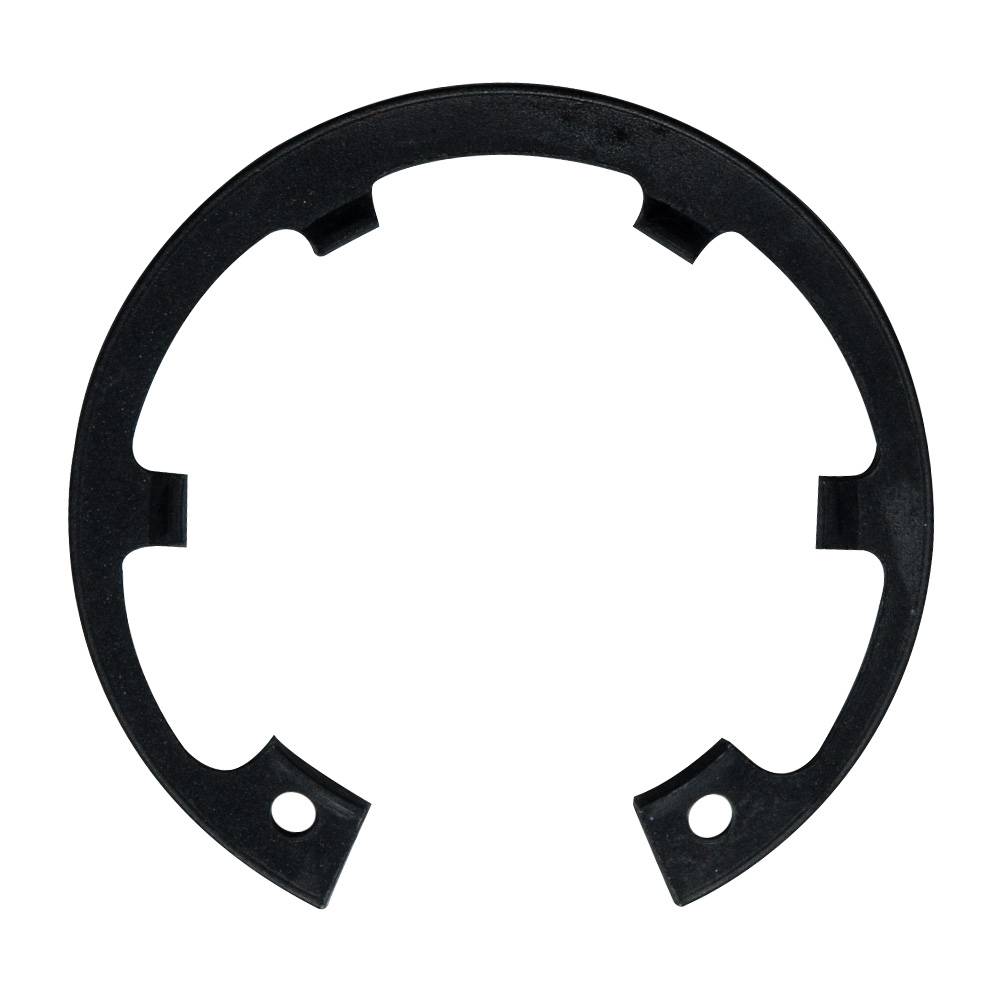

Anneaux élastiques pour alésages JL

Les anneaux JL sont des segments d'arrêt pour alésages. Leur géométrie est similaire à celle des DIN 984, mais l’anneau et les ergots sont pliés. Cette caractéristique donne à l’anneau plus d’élasticité pour compenser les petits jeux axiaux.

Ils ne sont produits et fournis que SUR DEMANDE spécifique.

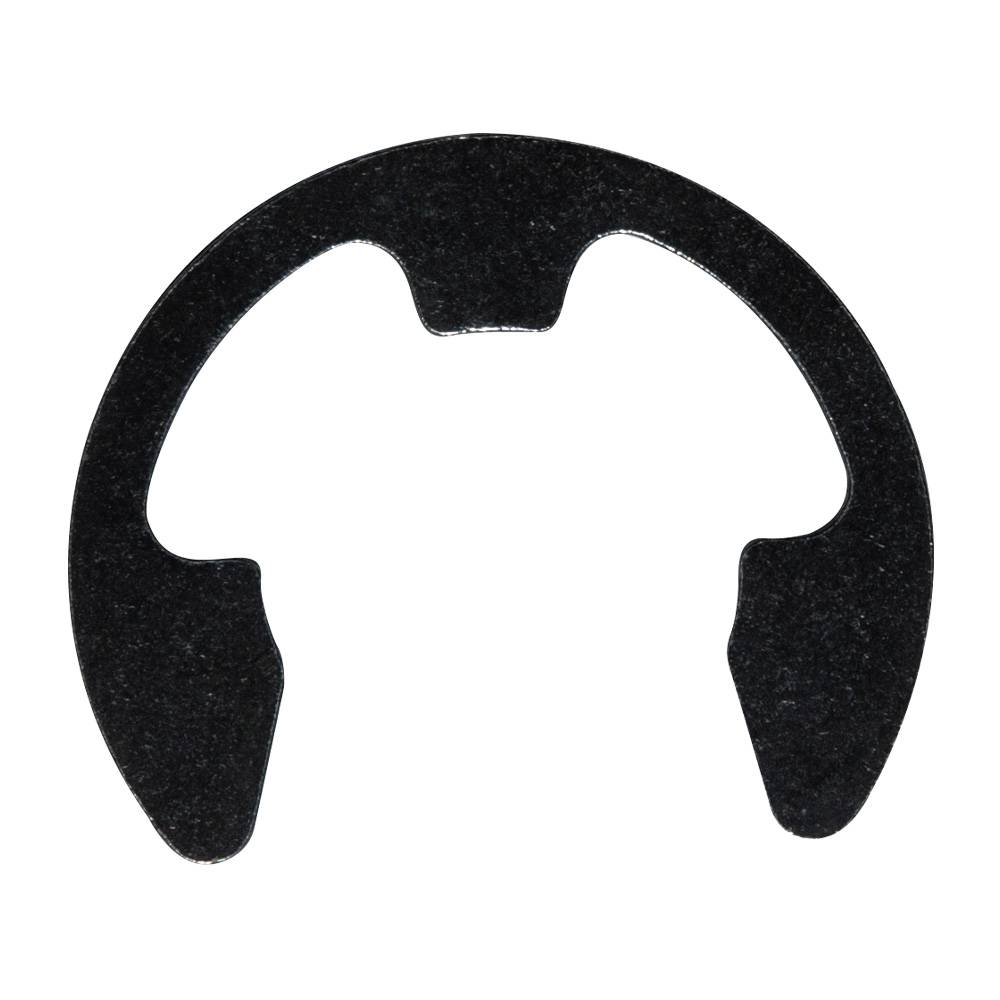

Anneaux élastiques pour arbres DIN 6799

Les DIN 6799 sont des anneaux pour arbres à montage radial aux applications très variées. Leur montage s’effectue en poussant simplement l’anneau dans la gorge sur l’arbre en utilisant la Fourchette de pose prévue à cet effet.

Les anneaux DIN 6799 peuvent être fournis empilés sur des tiges en acier, qui peuvent être insérées dans nos Bases, facilitant la prise des anneaux par les Fourchettes de pose et garantissant une insertion rapide et facile des anneaux dans leur gorge.

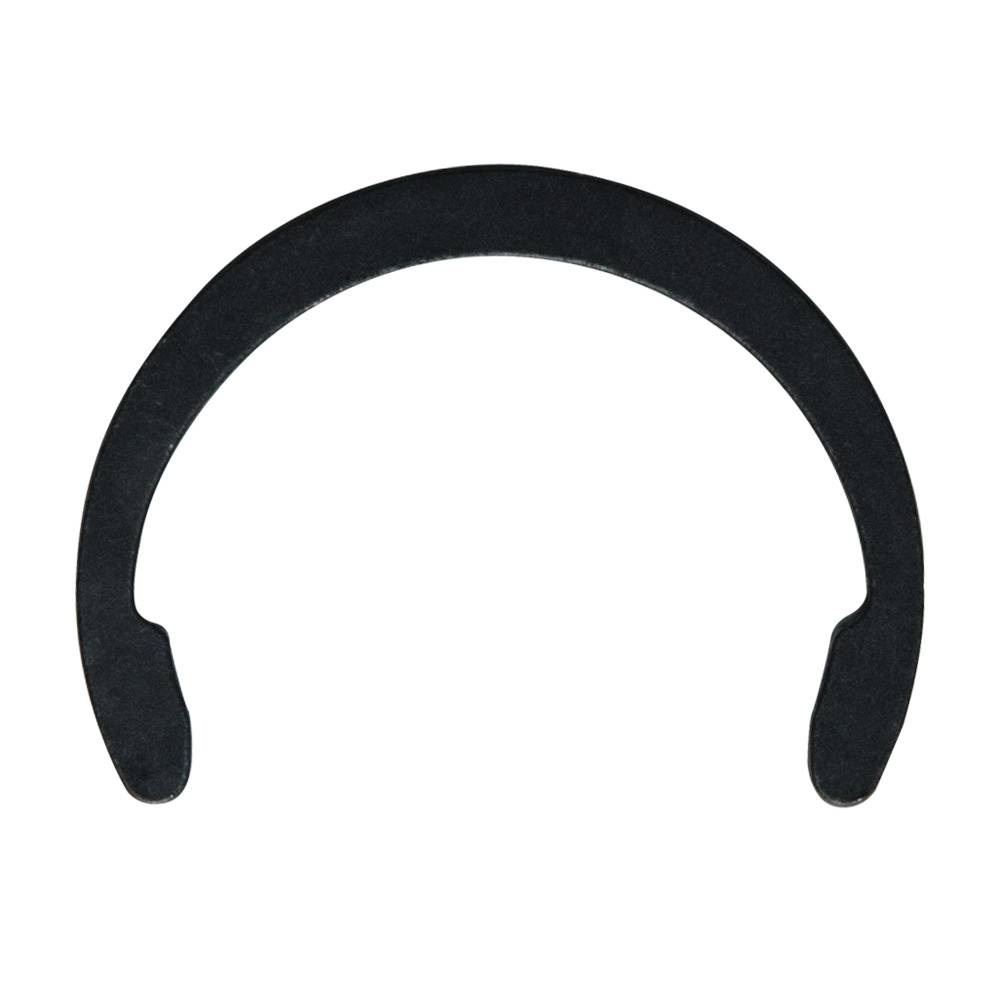

Anneaux élastiques pour arbres Crescent C

Les anneaux pour arbres Crescent C ont une forme géométrique qui permet un encombrement radial minimum et une largeur radiale d’épaulement. Ils sont excellents pour des applications avec des espaces limités.

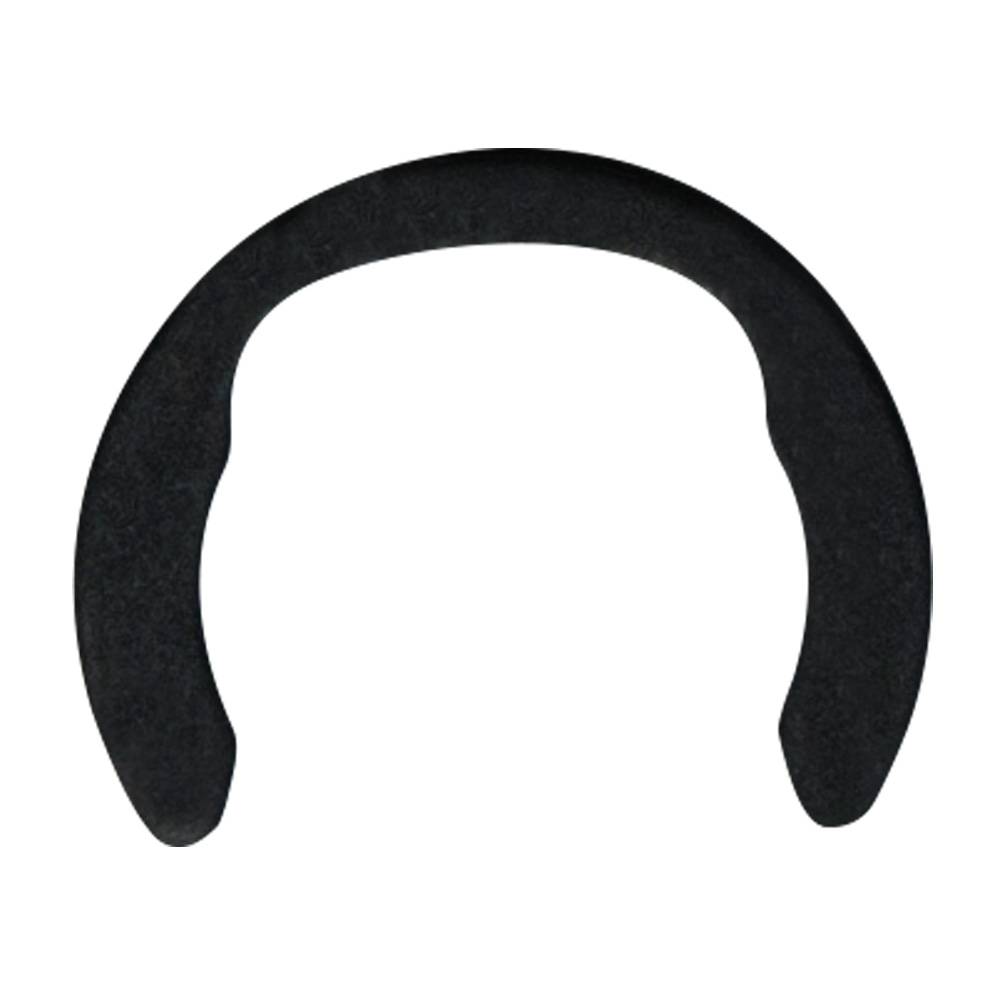

Anneaux de sécurité pour serrures ASS

Les anneaux de sécurité pour serrures sont des anneaux pour arbres à montage radial pour des application particulières.

Ils ne sont produits et fournis que SUR DEMANDE spécifique.

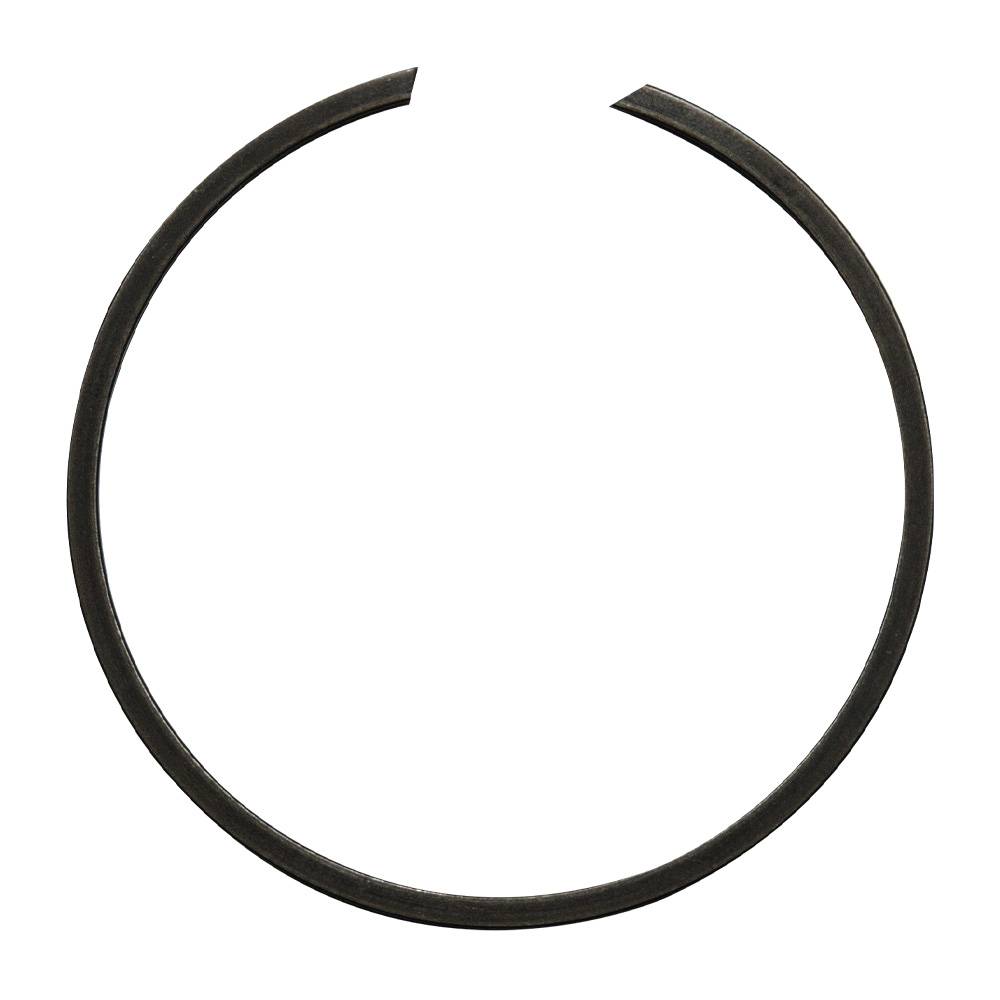

Anneaux élastiques pour alésage SB

Anneaux élastiques pour arbres SW

Les anneaux de sécurité pour serrures sont des anneaux pour arbres à montage radial pour des application particulières.

Ils ne sont produits et fournis que SUR DEMANDE spécifique.
